FPC/FFCコネクター - 互換HRS|FH52-60S-0.5SH FPC/FFCコネクター交換可能

分類:交換用コネクター

専門代理販売提供:コネクタ|ハーネス|ケーブル製品

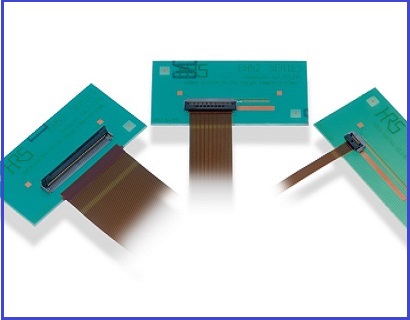

互換/代替HRS|ヒロセ|ヒロセコネクタ|FH52-60S-0.5SH FPC/FFCコネクタは、0.5mm/1.0mmピッチ、高さ2.0mm、ボトムコンタクト、フロントフリップタイプのFPC/FFCコネクタです。製品バリエーション、3.フリップロックによる操作の簡素化、4.高いFPC/FFC保持力、5.標準0.3mm厚のFPC/FFCに対応、6.コネクタ底面のパターン排除ゾーンなし(オーバーモールド設計)、7.ハロゲンフリー、8.自動ピックアンドプレース実装に対応、9.1ロール500個入りオプション(パイロット生産用)。HRS|ヒロセ電機|ヒロセコネクター|FH52-60S-0.5SH FPC/FFCコネクター代替]をご覧ください。1.jpg

------------------------------------------------------------------------------------------------
1、互換/代替HRS|ヒロセ電機|ヒロセコネクタ|FH52シリーズコネクタFPC/FFCコネクタ製品関連仕様とパラメータ。

コネクター・タイプソケット取付距離0.5, 1.0 mm
コネクタ長(ピッチ方向)7.3, 8.1, 8.3, 9.1, 9.3, 9.8, 10.1, 10.3, 11.8, 13.3, 14.3, 15.1, 15.3, 16.1, 16.3, 16.8, 17.1, 17.3, 18.1, 18.3, 19.3, 20.1, 20.3, 21.1, 24.3, 25.3, 26.8, 27.6, 29.3, 30.1, 34.3, 35.1, 36.3, 38.3 mmコネクターの高さ2.0 mm
コネクター幅(長手方向)5.0, 5.7 mmコンタクトポジション下接点(電気)
ZIF/Non-O ZIF/LIFZIF推奨FFC/FPCFPC/FFCコネクタ
FPC/FFC挿入方向くらい可動刃必ず
PIN数4, 5, 6, 8, 10, 11, 12, 15, 16, 18, 20, 22, 24, 25, 26, 28, 30, 32, 40, 42, 45, 50, 60, 64, 68その他の暗証番号の数
開口距離0.5, 1.0 mm(カラム1
トランスミッション仕様2伝送速度
(最大) 動作温度範囲105C(動作温度範囲-40
(公称電圧AC 50.0 V(公称電圧DC 50.0 V
定格電流0.5 A

------------------------------------------------------------------------------------------------

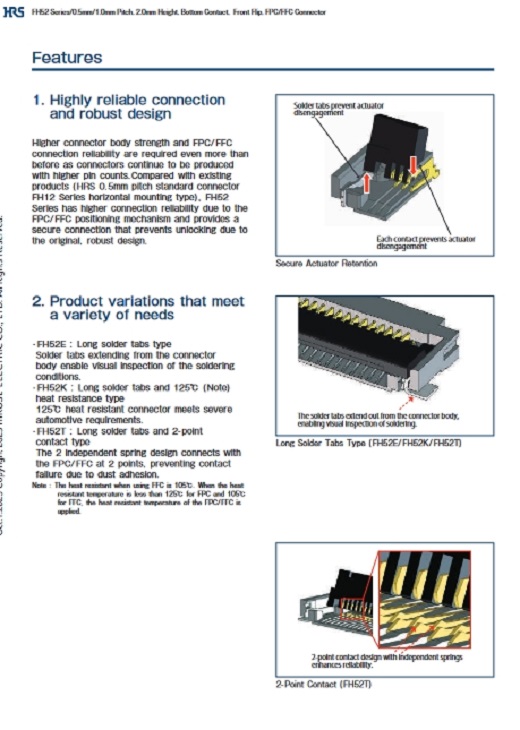

2、互換/代替HRS|ヒロセ|ヒロセコネクタ|FH52シリーズ コネクタ FPC / FFCコネクタ製品仕様:

FH52 规格书.png

------------------------------------------------------------------------------------------------
3、互換性/代替HRS|ヒロセ|ヒロセコネクタ|FH52シリーズコネクタFPC / FFCコネクタ製品材料番号/モデルリスト:

FH52-8S-0.5SHFH52-44S-0.5SHFH52-12S-1SHFH52E-40S-0.5SHFH52E-20(10)SA-1SH
FH52-10S-0.5SHFH52-50S-0.5SHFH52-60(30)SB-1SHFH52E-50S-0.5SHFH52E-60(30)SB-1SH
FH52-12S-0.5SHFH52-60S-0.5SHFH52E-8S-0.5SHFH52E-60S-0.5SHFH52T-10S-0.5SH
FH52-30S-0.5SHFH52-68S-0.5SHFH52E-10S-0.5SHFH52E-68S-0.5SHFH52T-50S-0.5SH
FH52-40S-0.5SHFH52-80S-0.5SHFH52E-30S-0.5SHFH52T-10S-0.5SHFH52T-50S-0.5SH

------------------------------------------------------------------------------------------------
4 の FPC/FFC のコネクター-多用性がある HRS の| FH52-60S-0.5SH FPC/FFC のコネクターの取り替えのこのプロダクトの販売人を提供して下さい:
FPC/FFCコネクタ-互換性のあるHRS|FH52-60S-0.5SH FPC/FFCコネクタの代替品を提供する]と{コネクタ|ハーネス|ワイヤーとケーブル}のすべての種類の専門の代理店/生産者/販売者;あなたが購入したり、私たちはソリューションを提供することができますどのようなコネクタ|ハーネス|ワイヤーとケーブルを知りたい場合は、次の方法で私達に連絡する歓迎。
