分類：ブランドコネクタ

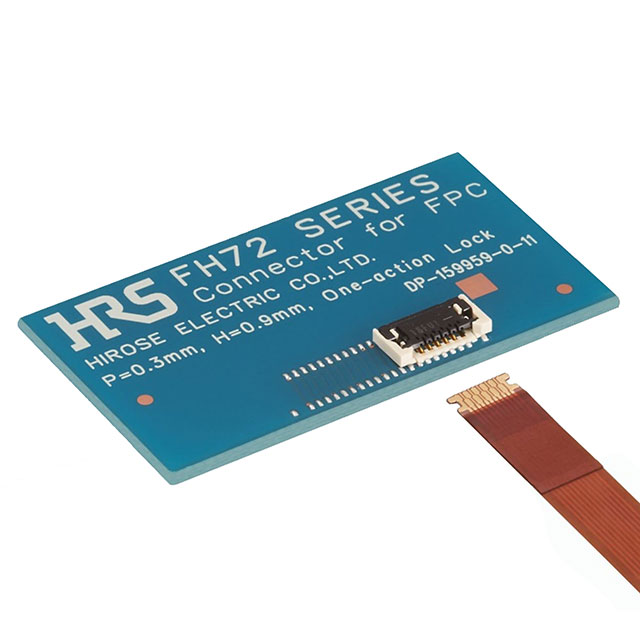

ヒロセ FH72-11S-0.3SHW コネクタの製品概要です：
 | メーカー | Hirose |
| メーカーコード | FH72-11S-0.3SHW | |
| 商品説明 | CONN FPC TOP 11POS 0.3MM R/A、11極FPCコネクタ接点、トップ0.012"(0.30mm)面実装、ライトアングル |
ヒロセ FH72-11S-0.3SHW コネクタ 製品属性：
| 類型論 | 説明 |
| フォーム | コネクタ、相互接続 |
| FFC、FPC（フラットフレキシブルコネクタ | |
| FFC、FPC（フラットフレキシブル）コネクタアセンブリ | |
| メーカー | Hirose Electric Co Ltd |
| 範囲 | FH72 |
| ラップ | テープ＆リール（TR） |
| フラットフレキシブルタイプ | FPC |
| 設置タイプ | 面実装、ライトアングル |
| コネクタ/コンタクトタイプ | コンタクト, トップ |
| 針の本数 | 11 |
| スペーシング | 0.012"（0.30mm） |
| 端接 | 半田付け |
| FFC、FCB 厚度 | 0.20mm |
| ボードの高さ | 0.035"（0.88mm） |
| ロックアウト機能 | トリガーロック |
| ケーブル端末タイプ | ぎざぎざ |
| コンタクト材料 | 銅合金 |
| 接触面処理 | メッキ |
| ハウジング素材 | 液晶ポリマー（LCP） |
| アクチュエータ材料 | ポリアミド（PA）、ナイロン |
| 定格電圧 | 30V |
| 動作温度 | -55°C ~ 85°C |
| 材料の燃焼性評価 | UL94 V-0 |
| 定格電流（アンペア） | 0.2A |
| 接触面の処理厚さ | 1.25µin（0.03µm） |
| シェルカラー | 米色 |
| アクチュエータカラー | 鉄 |
| 交配回数 | 10 |
ヒロセ FH72-11S-0.3SHW コネクタ 製品（シリーズ）説明：
本製品は、ヒロセ電機株式会社製のFFC/FPC（フラットフレキシブル）コネクタFH72シリーズです。 表面実装用に設計され、直角実装方式を特徴とし、様々な高密度回路基板の接続に適しています。このコネクターは、ピッチ0.30mmの11ピン設計で、信頼性の高い電気的接触を保証するはんだ終端を備えています。接点材料は銅合金で表面は金メッキされており、優れた導電性を持ち、定格電圧30V、定格電流0.2Aの電気環境に適しています。 コネクターは耐熱性、耐薬品性に優れた液晶ポリマー（LCP）シェルを採用し、安定した接続を保証するトリガーロック機能を備えています。動作温度範囲は-55℃～85℃、難燃性はUL94 V-0であり、過酷な電子機器環境に適しています。また、コネクタは最大10回の嵌合が可能で、長時間の使用にも対応します。FFC/FPCコネクタFH72シリーズは、高密度、小型、高耐久性を特長とし、あらゆる電子機器の高精度接続に適しています。
ヒロセ FH72-11S-0.3SHW コネクタの資料 / メディア：
| リソースタイプ | リンク |
| スペック | FH72 Series Catalog |
ヒロセ FH72-11S-0.3SHW コネクター 純正品|交換品 説明：
当社は（ヒロセ）ブランドのコネクターを専門に在庫し、お客様に高品質で信頼性の高い接続ソリューションを提供することをお約束します。当社の製品には、安定性と効率性を確保するために厳しくテストされた純正品や高性能な代替品が含まれています。資料ページ下の連絡先からお気軽にお問い合わせください！
